필드버스가 있는 싱글 및 멀티턴 회전 엔코더
CANopen 엔코더(CANopen Encoder )
- 8192스텝/회전 - 13비트
- 멀티턴: 65536 회전 - 16비트
필드버스가 있는 싱글 및 멀티턴 회전 엔코더
MEM-Bus 시리즈 앱솔루트 엔코더는 CANopen 표준에 따라 필드 버스 시스템에 연결하기 위한 인터페이스에서 사용할 수 있다.
MEM-Bus 엔코더는 단일 및 다중 회전 버전으로 제공될 수 있고 단일 회전 인코더의 분해능은 13비트인 반면 다중 회전 유형의 경우 분해능 값은 29비트(8192스텝/회전 x 65536회전)이다.
모든 애플리케이션 요구 사항을 충족하기 위해 다양한 기계적 버전을 사용할 수 있다. 사각 플랜지, 서보 커플링이 있는 원형 플랜지, 모터 샤프트에 직접 연결하는 중공 샤프트가 있고 모든 유형은 샤프트/구멍 직경에 대해 서로 다른 옵션을 제공하며 전기 연결은 케이블로 이루어진다. 출력 옵션은 2개 또는 3개의 케이블 글랜드 또는 3개의 M12 커넥터가 있다.
견고한 알루미늄 케이스는 높은 수준의 보호를 보장하므로 가혹한 공업 환경에서 MEM-Bus 인코더를 적용할 수 있다.
기계식 기어를 사용하지 않는 혁신적인 전자 구성 기술을 통해 높은 가속도 및 속도 값에 도달할 수 있으며 트랜스듀서의 수명을 길게 보장한다.
• 필드버스 인터페이스: CANopen
• 공급 5/28Vdc 1.2W
• 스텝/레볼루션: 8192/13 bit
• 레볼루션 번호 (멀티턴): 65536/16 bit
• 데이터 메모리 > 21년
• 다양한 배치 가능
• 알루미늄 케이스
• 보호 등급: IP64 - 옵션 IP65
• 전자 리셋
• 진단 기능
• 파라미터 또는 위치 오류
• 배터리 알람
파라미터 설정
• 레볼루션 번호
• 프리셋
• 회전 방향
상태 지표
세가지 신호의 LED :
• 지원
• 라인
• 오류
#Series MEM520 -Bus
Ø 58mm 원형 플랜지
서보 커플링
Ø 50mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
#Series MEM540 -Bus
Ø 58mm 원형 플랜지
Ø 36mm 센터링 마스크 3
Ø 48 mm에서 120°의 M4 홀
Ø 6, 8 ~ 10mm 샤프트
#Series MEM410 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍

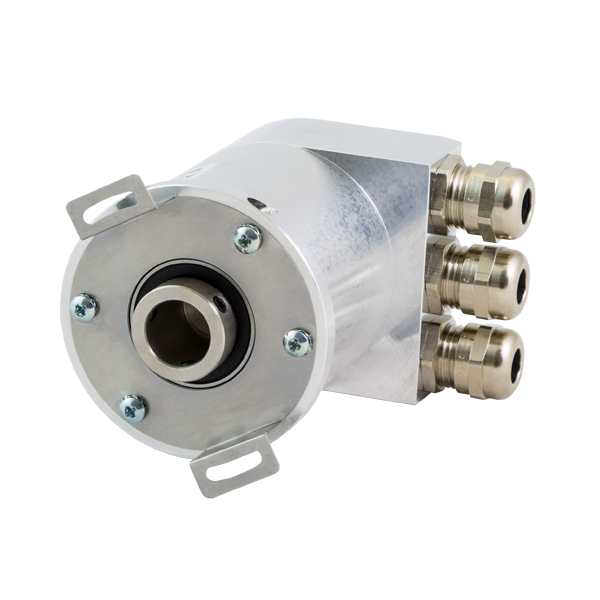

#Series MEM450 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍
탄성 지지대에 의한 고정
#Series MEM 620 -Bus
63.5×63.5mm 사각 플랜지
Ø 31.75mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
