필드버스가 있는 싱글 및 멀티턴 회전 엔코더
Profibus 엔코더(Profibus Encoder)
- 8192스텝/회전 - 13비트
- 멀티턴: 65536 회전 - 16비트
필드버스가 있는 싱글 및 멀티턴 회전 엔코더
MEM-Bus 시리즈 앱솔루트 엔코더는 PROFIBUS 표준에 따라 필드 버스 시스템에 연결하기 위한 인터페이스에서 사용할 수 있다.
MEM-Bus 엔코더는 싱글 및 멀티턴 회전 버전으로 제공될 수 있으며 단일 회전 인코더의 분해능은 13비트인 반면 다중 회전 유형의 경우 분해능 값은 29비트(8192스텝/회전 x 65536회전)이다.
모든 애플리케이션 요구 사항을 충족하기 위해 다양한 기계적 버전을 사용할 수 있다. 사각 플랜지, 서보 커플링이 있는 원형 플랜지, 모터 샤프트에 직접 연결하는 중공 샤프트가 있다. 모든 유형은 샤프트/구멍 직경에 대해 서로 다른 옵션을 제공하고 전기 연결은 케이블로 이루어지며 콘센트는 3개의 케이블 글랜드로 되어 있다.
견고한 알루미늄 케이스는 높은 수준의 보호를 보장하므로 가혹한 공업 환경에서 MEM-Bus 엔코더를 적용할 수 있다.
기계식 기어를 사용하지 않는 혁신적인 전자 구성 기술을 통해 높은 가속도 및 속도 값에 도달할 수 있으며 트랜스듀서을 길게 보장한다.
• 필드버스 인터페이스: Profibus DP
• 공급 5/28Vdc 1.2W
• 스텝/레볼루션: 8192/13 bit
• 레볼루션 번호 (멀티턴): 65536/16 bit
• 데이터 메모리 > 21년
• 다양한 배치 가능
• 알루미늄 케이스
• 보호 등급: IP64 - 옵션 IP65
• 전자 리셋
• 진단 기능
• 파라미터 또는 위치 오류
• 배터리 알람
파라미터 설정
• 스텝/레볼루션
• 레볼루션 번호
• 프리셋
• 회전 방향
상태 지표
두가지 신호의 LED:
• 지원
• 라인
#Series MEM520 -Bus
Ø 58mm 원형 플랜지
서보 커플링
Ø 50mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
#Series MEM540 -Bus
Ø 58mm 원형 플랜지
Ø 36mm 센터링 마스크 3
Ø 48 mm에서 120°의 M4 홀
Ø 6, 8 ~ 10mm 샤프트
#Series MEM410 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍

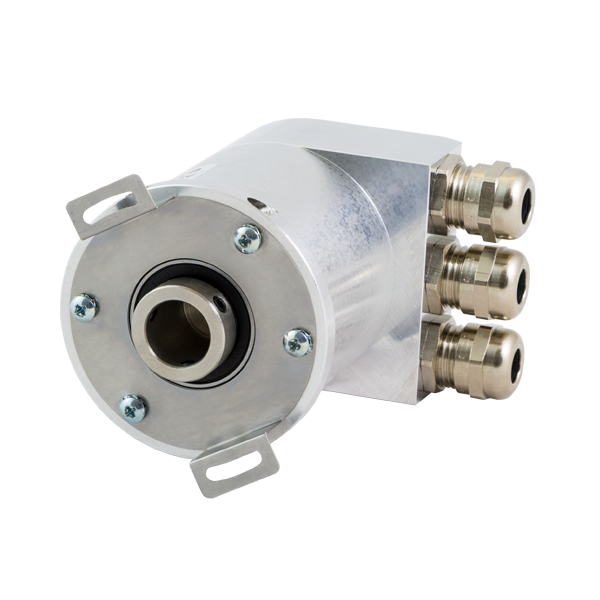

#Series MEM450 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍
탄성 지지대에 의한 고정
#Series MEM 620 -Bus
63.5×63.5mm 사각 플랜지
Ø 31.75mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
