필드버스가 있는 멀티턴 엔코더
Profinet 엔코더( Profinet Encoder)
- 8192스텝/회전 – 13비트
- 65536 회전 - 16비트
Profinet interfac가 있는 멀티턴 엔코더 – UL Listed
Elap 앱솔루트 엔코더 시리즈 MEM-Bus는 Profidrives와 관련된 엔코더 프로필 사양 V4.1 버전 3.162를 준수하고 애플리케이션 클래스 3 및 4의 요구 사항을 만족한다. 즉, 스케일링 계수, 사전 설정, 회전 방향, 위치 지정 및 속도 값, 진단에 대한 모든 기능을 제공하며 MEM-Bus 인코더는 RT 실시간 및 IRT Isochrono를 지원한다.
표준 텔레그램 81, 82, 83, 84 외에도 Elap 인코더는 Profibus 텔레그램을 특징으로 하는 사용자 텔레그램 860을 지원한다.
엔코더의 실시간 진단 기능은 장치 상태를 지속적으로 모니터링한다.
MEM-Bus 엔코더는 29비트 분해능(8192스텝/회전 x 65536회전)의 멀티턴 버전으로 제공된다.
모든 애플리케이션 요구 사항을 충족하기 위해 다양한 기계적 버전을 사용할 수 있다. 사각 플랜지, 서보 커플링이 있는 원형 플랜지, 모터 샤프트에 직접 연결하는 중공 샤프트; 모든 유형은 샤프트/구멍 직경에 대해 서로 다른 옵션을 제공하고 전기 연결은 3개의 M12 커넥터로 이루어진다.
견고한 알루미늄 케이스는 높은 보호 등급을 보장하므로 가혹한 공업 환경에서 MEM-Bus 엔코더를 적용할 수 있다.
기계식 기어를 사용하지 않는 혁신적인 전자 구성 기술을 통해 높은 가속 및 속도 값에 도달할 수 있으며 트랜스듀서의 수명을 길게 보장한다.
• 필드버스 인터페이스: Profinet
• 엔코더 프로필 V4.1 버전 3.162
• 전송 모드 RT & IRT
• TCP/IT를 통해 입력되는 파라미터
• 표준 텔레그램 81, 82, 83, 84
• 사용자 텔레그램 860
• 공급 10~30Vdc 2.5W
• 해상도 29비트
• 스텝/레볼루션: 8192/13비트
• 레볼루션 번호: 65536/16비트
• 데이터 메모리 > 20년
• 다양한 배치 가능
• 알루미늄 케이스
• 보호 등급: IP67 – 샤프트 측 IP65
• 전자 리셋
※모션 없음, 전원 꺼짐
파라미터 설정
• 스텝/레볼루션
• 레볼루션 번호
• 프리셋
• 회전 방향
상태 지표
네가지 신호의 LED :
• Link 1
• Link 2
• Error
• Ready
#Series MEM520 -Bus
Ø 58mm 원형 플랜지
서보 커플링
Ø 50mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
#Series MEM540 -Bus
Ø 58mm 원형 플랜지
Ø 36mm 센터링 마스크 3
Ø 48 mm에서 120°의 M4 홀
Ø 6, 8 ~ 10mm 샤프트

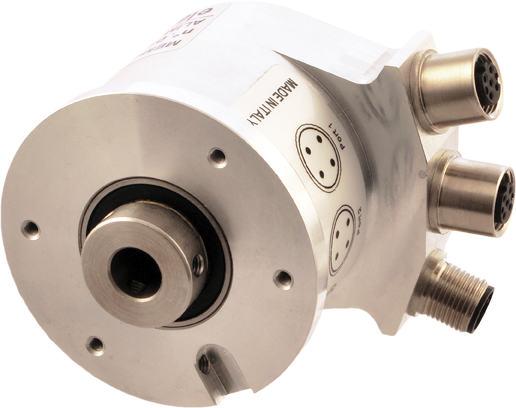

#Series MEM440 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍

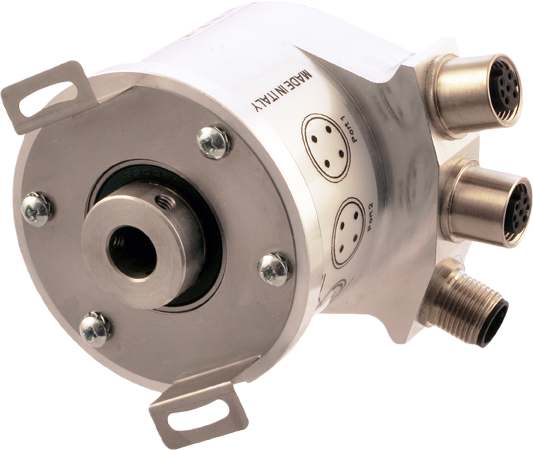

#Series MEM450 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍
탄성 지지대에 의한 고정

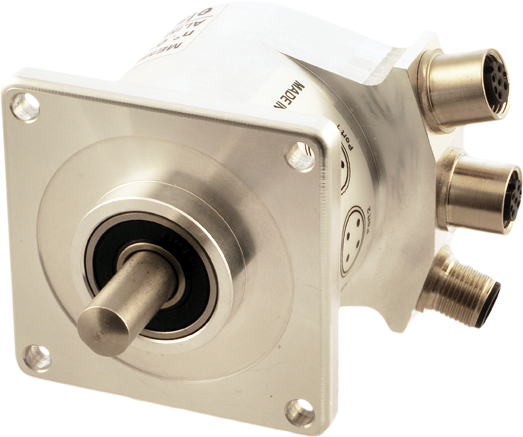

#Series MEM 620 -Bus
63.5×63.5mm 사각 플랜지
Ø 31.75mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
