필드버스가 있는 멀티턴 엔코더
EtherCAT 엔코더(EtherCAT Encoder)
- 8192스텝/회전 – 13비트
- 65536 회전. – 16비트
EtherCAT interface가 있는 엔코더 – UL Listed
Absolute MEM-BUS EtherCAT 엔코더는 Profile CAnopen over EtherCAT(CoE), Cia DS-4를 준수하고 EtherCAT 적합성 인증을 받았으며 캐나다 및 미국 시장용으로 UL에 등재되었다.
이더넷 통신 프로토콜을 기반으로 하는 EtherCAT 인터페이스는 안정적이고 유연하며 빠르며 제어 시스템과 I/O 시스템, 드라이브, 센서 및 액추에이터와 같은 주변 장치 간의 통신에 특히 적합하다.
EtherCAT 작동 원리는 마스터와 슬레이브 장치 간의 실시간 통신을 가능하게 하고 라인, 버스, 트리, 스타 등 모든 토폴로지와 유연한 수의 노드를 지원한다.
배선 감소 및 손쉬운 구성 - 각 슬레이브가 자동으로 지정되어 설치 작업이 쉽다.
엔코더는 29비트 분해능(8192스텝/회전 x 65536회전)의 멀티턴 버전으로 제공된다.
모든 애플리케이션 요구 사항을 충족하기 위해 다양한 기계적 버전을 사용할 수 있다. 사각 플랜지, 서보 커플링이 있는 원형 플랜지, 모터 샤프트에 직접 연결하는 중공 샤프트; 모든 유형은 샤프트/구멍 직경에 대해 서로 다른 옵션을 제공하고 전기 연결은 3개의 M12 커넥터로 이루어진다.
견고한 알루미늄 케이스는 높은 수준의 보호를 보장하므로 가혹한 공업 환경에서 MEM-Bus 엔코더를 적용할 수 있다.
기계식 기어를 사용하지 않는 혁신적인 전자 구성 기술을 통해 높은 가속도 및 속도 값에 도달할 수 있으며 트랜스듀서의 수명을 길게 보장한다.
• EtherCAT(CoE)을 통한 CANopen 프로파일 인코더, CIA DS-406
•물리적 계층: EtherCAT 100Base-TX, 고속 이더넷, ISO/IEC 8802-3
•출력 코드: 바이너리
•주기 시간 ≥ 1ms
•전송 속도 100Mbit/s
•공급 10~30 Vdc 2.5W
•해상도 29비트
•스텝/레볼루션: 8192/13비트
•레볼루션 번호: 65536/16비트
•데이터 메모리 > 20년
•다양한 배치 가능
•알루미늄 케이스
•보호 등급: IP67 – 샤프트 측 IP65
•전자 리셋
※모션 없음, 전원 꺼짐
파라미터 설정
•계수 방향
•회전당 측정 단계
•단계별 총 측정 길이
•프리셋 값
•속도 해상도
상태 지표
네가지 신호의 LED :
• L/A in
• L/A out
• Error
• Run

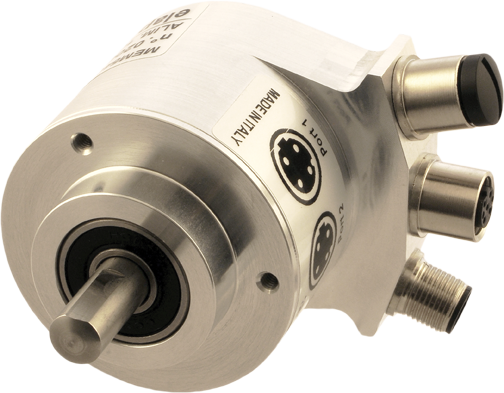

- #Series MEM520 -Bus
Ø 58mm 원형 플랜지
서보 커플링
Ø 50mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트

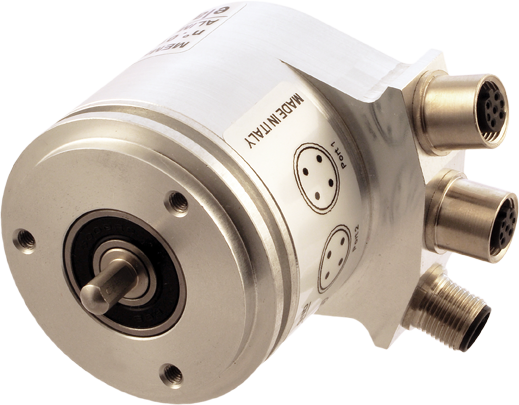

#Series MEM540 -Bus
Ø 58mm 원형 플랜지
Ø 36mm 센터링 마스크 3
Ø 48 mm에서 120°의 M4 홀
Ø 6, 8 ~ 10mm 샤프트

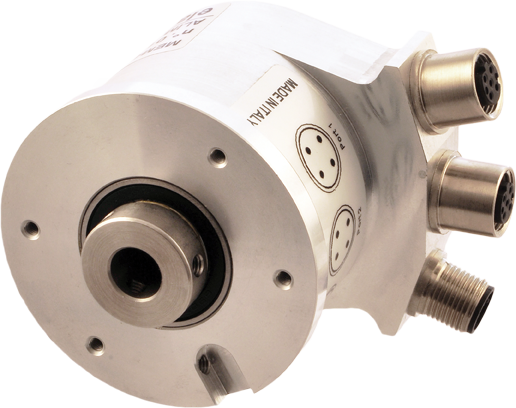

#Series MEM440 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍

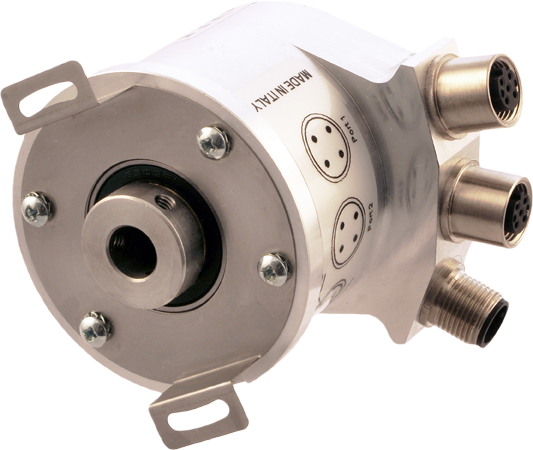

#Series MEM450 -Bus
모터 장착용 중공축
Ø 8, 10, 12, 14, 15mm 구멍
탄성 지지대에 의한 고정

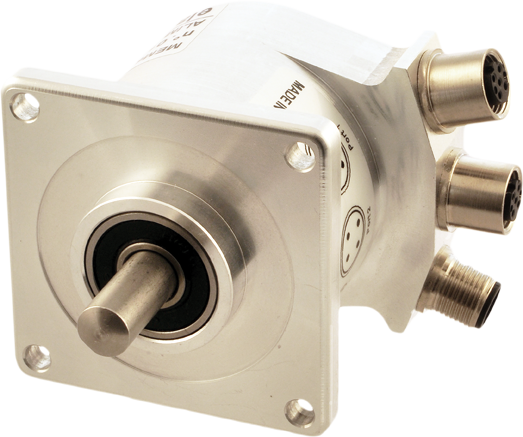

#Series MEM 620 -Bus
63.5×63.5mm 사각 플랜지
Ø 31.75mm 센터링 마스크
Ø 6, 8 ~ 10mm 샤프트
