EtherNet/IP interface가 있는 멀티턴 엔코더 – UL Listed

공업용 이더넷 통신 프로토콜을 기반으로 하는 EtherNet/IP™ 인터페이스는 제어 시스템과 주변 장치(예: 센서 및 액추에이터) 간의 안정적이고 유연하며 빠른 통신을 허용한다.

Elap 엔코더 MEM-Bus EtherNet/IP는 지침 IEC61784-1에 따라 모든 EtherNet/IP 인터페이스 요구 사항을 준수하므로 모든 EtherNet/IP 네트에 쉽게 통합될 수 있고 엔코더는 CIP™ 프로토콜 사양에 따른 엔코더 프로파일 22H를 특징으로 한다. 또한 이 엔코더는 CIP Sync 인증을 포함하여 ODVA 준수 인증도 받았다.

엔코더 파라미터(스텝/회전, 프리셋 번호, 회전 방향, 속도/위치 알람 임계값, 단위)는 TCP/IP를 통해 설정 가능하고 측정 단위는 런타임에 수정될 수 있다. 표준 어셈블리 개체 1,2,3 외에도 Elap 엔코더는 독점 개체 110을 지원하여 속도 및 위치와 관련된 파라미터 및 알람을 포괄적으로 제공한다. 그리고 IP 주소 지정은 로터리 스위치와 소프트웨어(DHCP/BOOTP)를 통해 설정할 수 있다.

4개의 2가지 색상 신호 LED는 네트워크의 장치 상태에 대한 진단 정보를 제공한다. 엔코더는 DLR(Device Level Ring) 기능을 지원하여 네트워크 중단의 경우에도 작동을 계속할 수 있다.

MEM-Bus 엔코더는 29비트 분해능(8192스텝/회전 x 65536회전)의 멀티턴 버전으로 제공된다.

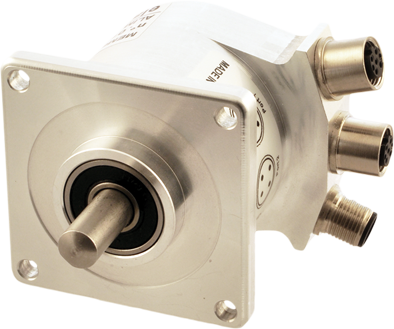

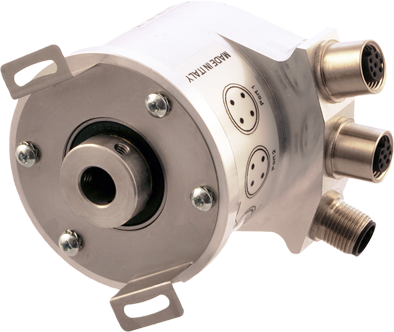

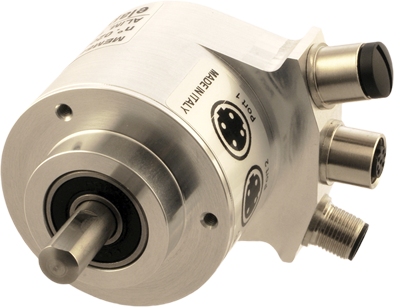

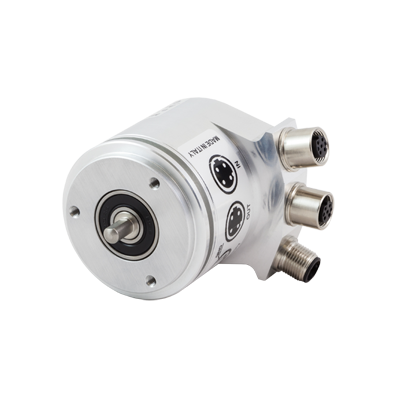

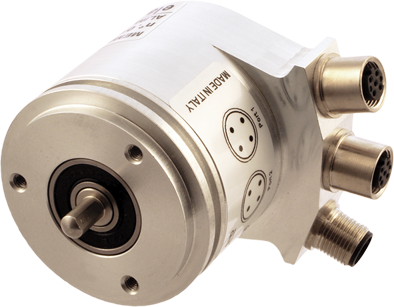

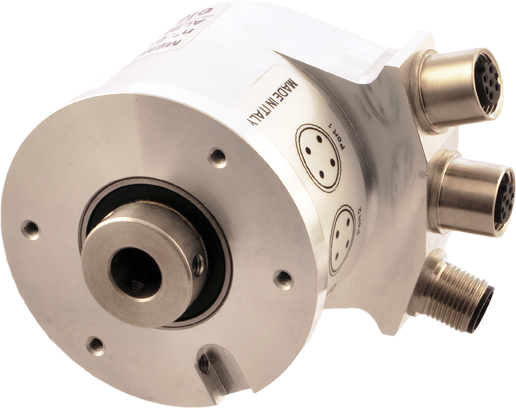

모든 애플리케이션 요구 사항을 충족하기 위해 다양한 기계적 버전을 사용할 수 있다. 사각 플랜지, 서보 커플링이 있는 원형 플랜지, 모터 샤프트에 직접 연결하는 중공 샤프트; 모든 유형은 샤프트/구멍 직경에 대해 서로 다른 옵션을 제공하고 전기 연결은 3개의 M12 커넥터로 이루어진다.

견고한 알루미늄 케이스는 높은 보호 등급을 보장하므로 가혹한 공업 환경에서도 MEM-Bus 엔코더를 적용할 수 있다.

기계식 기어를 사용하지 않는 혁신적인 전자 구성 기술을 통해 높은 가속 및 속도 값에 도달할 수 있으며 트랜스듀서의 수명을 길게 보장한다.

MEM-Bus EtherNet/IP는 캐나다 및 미국 시장에서 UL 인증을 받았다.
