이태리스 unimec사의 스크류잭링크입니다.

1. 스크류잭의 원리

• 회전 운동 → 직선 운동 변환: 나사를 돌리면 나사산(리드, 피치)에 의해 직선 운동이 발생합니다.

• 기계적 이득: 작은 토크로도 큰 하중을 들어올릴 수 있는 구조. (나사산 각도가 작아 힘을 분산시키는 효과)

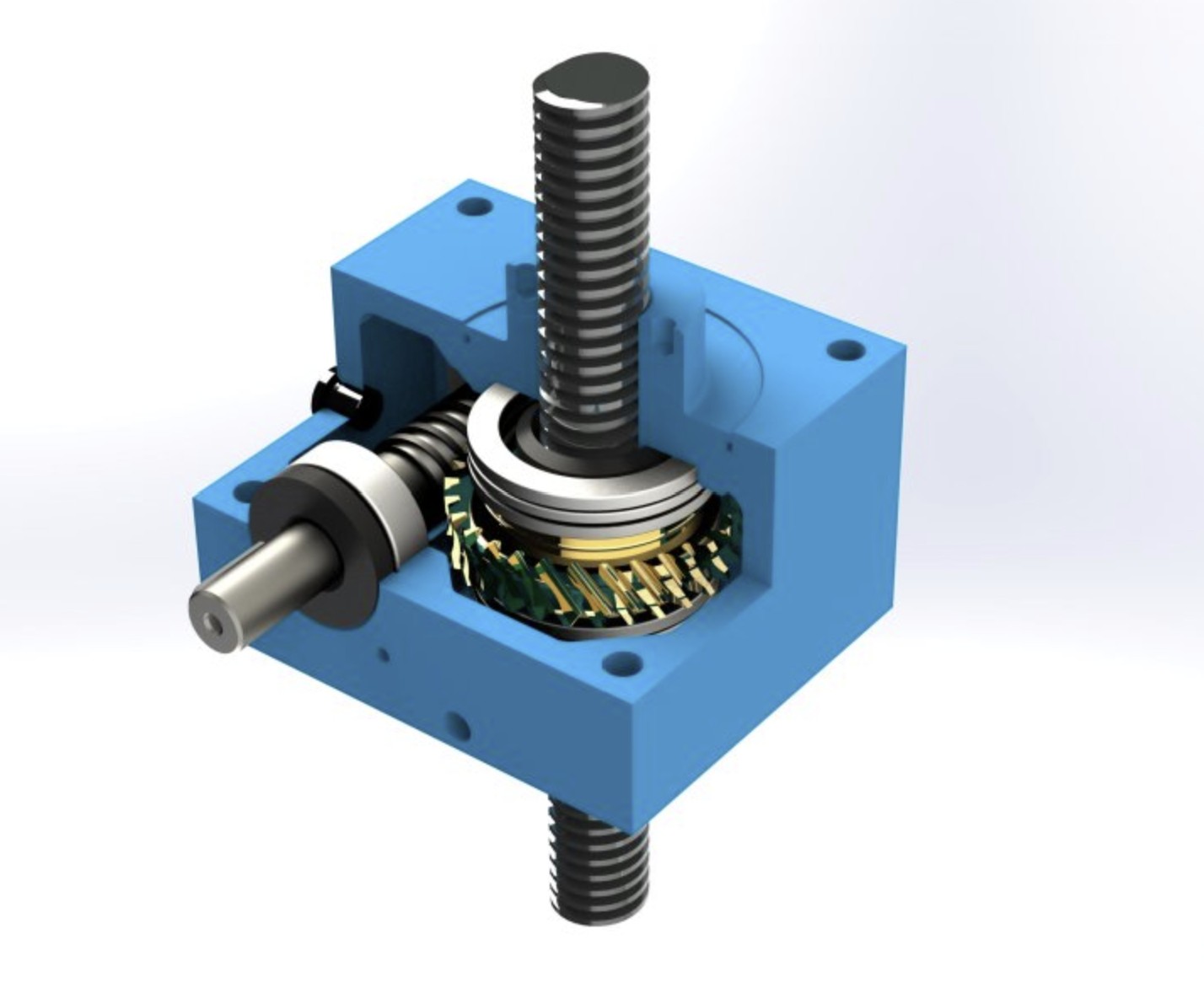

• 자기잠금(Self-locking): 나사 마찰 덕분에 하중이 역으로 내려오지 않고 제자리에 멈출 수 있음. (특히 trapezoidal 나사, 웜기어 타입)

2. 주요 특징

• 정밀 제어 가능: 미세하게 위치 조정이 가능해, 높이 조절·위치 제어에 적합.

• 대하중 지지: 수 톤 단위의 하중도 안정적으로 지지 가능.

• 저속·안전성: 속도는 느리지만, 정지 상태에서도 하중 유지가 가능해 안전.

• 효율 차이:

• Trapezoidal(사다리꼴) 나사 → 마찰 크고 효율 낮음, 대신 자기잠금 우수.

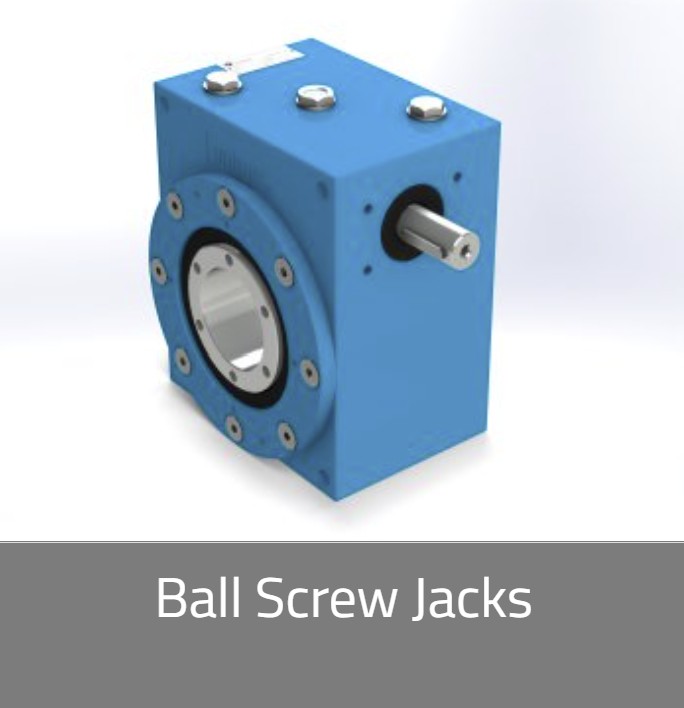

• 볼스크루 → 효율 높음, 빠른 속도 가능, 대신 별도 브레이크 필요.

• 단점: 속도가 느리고, 연속 고속 사용에는 부적합. 측면 하중(side load)에 약하므로 별도 가이드 필요.

3. 적용 분야

엔지니어들이 자주 접하는 분야 예시는 다음과 같습니다:

• 산업 기계

• 프레스 기계의 금형 높이 조절

• 압연기, 컨베이어 라인의 높낮이 조정

• 공작기계, 성형기, 사출기의 금형 개폐

• 건축/인프라

• 건물 구조물 리프팅(교량, 스테이지 등)

• 무대 장치 승강, 태양광 패널 각도 조절

• 운송/물류

• 리프팅 테이블, 작업대 승강

• 차량 정비용 리프트잭

• 특수 용도

• 우주·군수 장비(안테나 각도 조정)

• 풍력 발전기 블레이드 방향 조정

4. 요약

• 원리: 나사 회전 → 직선 운동 변환, 큰 힘을 작은 토크로 가능.

• 특징: 정밀 위치 제어, 자기잠금 가능, 안전성 높음.

• 단점: 느린 속도, 효율 낮을 수 있음.

• 적용 분야: 프레스, 성형기, 승강 테이블, 건축 구조물 리프팅, 태양광 트래커 등.
